Selección Cables de Instrumentación

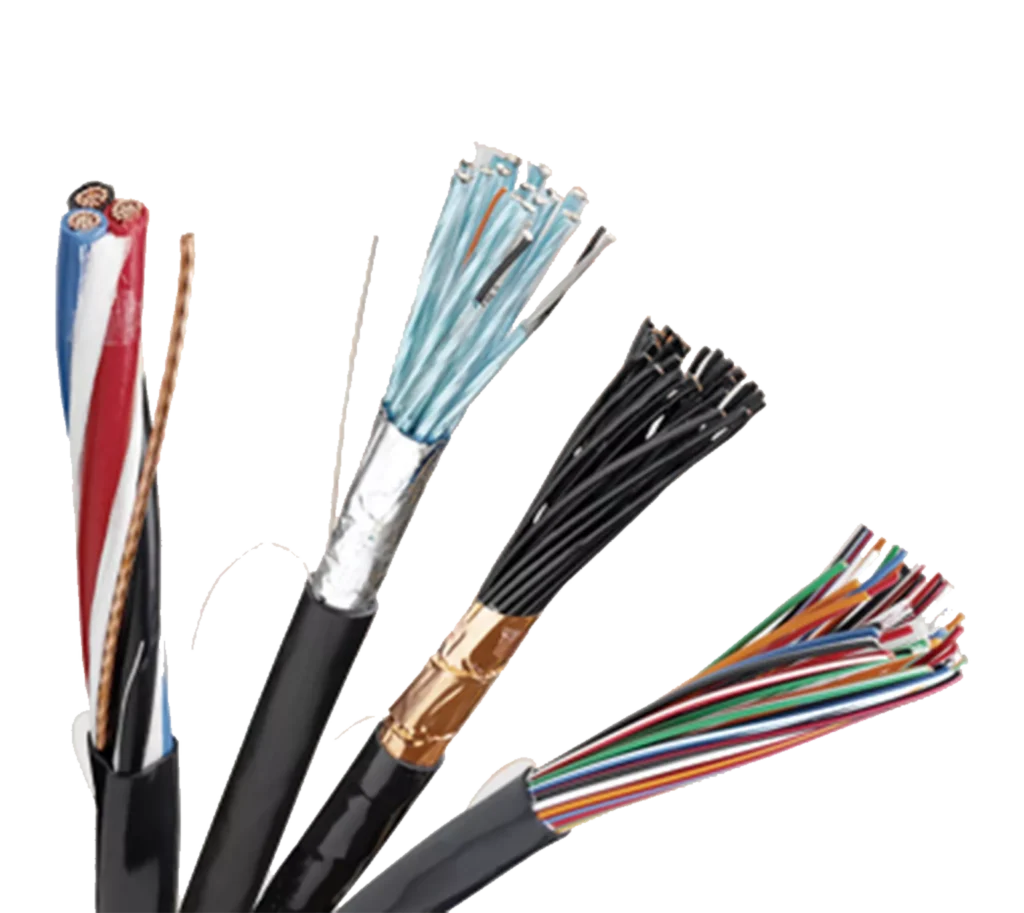

Criterios de Selección de Cables de Instrumentación

La correcta selección de cables de instrumentación es crucial para garantizar un funcionamiento eficiente y seguro en sistemas industriales. Los cables no solo transmiten señales, sino que también deben soportar diversas condiciones ambientales y cumplir con normativas específicas. A continuación, se detallan los principales criterios a considerar al seleccionar cables de instrumentación:

1. Tipo de Señal

La naturaleza de la señal que se transmitirá (analógica, digital, de potencia) influye en la elección del cable. Por ejemplo:

• Cables para señales analógicas: Suelen ser de par trenzado para minimizar la interferencia electromagnética (EMI).
• Cables para señales digitales: Pueden requerir características específicas de impedancia.

2. Entorno de Instalación

Las condiciones ambientales son determinantes en la selección del cable. Consideraciones importantes incluyen:

• Temperatura: Se deben seleccionar materiales aislantes y revestimientos adecuados que soporten las temperaturas mínimas y máximas del entorno.
• Humedad y exposición a químicos: Los cables deben ser resistentes a la corrosión y a sustancias químicas presentes en el ambiente.
• Radiación y condiciones extremas: En entornos de alta radiación o donde se espera exposición a condiciones climáticas extremas, se requerirán cables especializados.

3. Materiales de Aislamiento y Revestimiento

Los materiales utilizados en el aislamiento y revestimiento del cable influyen en su durabilidad y en la protección de las señales:

• PVC, XLPE, y PTFE: Comúnmente usados, cada uno con características específicas que ofrecen diferentes grados de resistencia térmica y química.
• Capa de blindaje: Los cables pueden incluir blindaje trenzado o de lámina para proteger contra interferencias externas.

4. Capacidad de Corriente

Es fundamental asegurarse de que el cable seleccionado pueda manejar la corriente máxima esperada sin sobrecalentarse. Esto se determina a partir de:

• Sección transversal del conductor: Los conductores más gruesos tienen menor resistencia y pueden llevar más corriente.
• Longitud del cable: La resistencia total aumenta con la longitud, lo que puede requerir ajustes en el diámetro del conductor.

5. Normativas y Certificaciones

Los cables deben cumplir con normativas industriales y certificaciones específicas:

• Normas IEC, NEC, y ANSI: Garantizan que los cables cumplan con estándares de seguridad y rendimiento.
• Certificaciones para aplicaciones específicas: Por ejemplo, cables para uso en explosivos (ATEX) o en entornos marinos.

6. Flexibilidad y Manejo

La facilidad de instalación y manipulación es esencial, especialmente en entornos donde se requiere cableado complejo:

• Cables de alta flexibilidad: Son ideales para aplicaciones donde el movimiento frecuente es necesario, como en brazos robóticos.
• Radio de curvatura: Es importante considerar el radio mínimo de curvatura del cable para evitar daños durante la instalación.

7. Costo y Disponibilidad

El costo de los cables debe estar alineado con el presupuesto del proyecto, pero no debe comprometer la calidad. Se debe considerar la disponibilidad de los materiales y tiempos de entrega, especialmente en proyectos grandes donde el tiempo es crítico.

8. Vida Útil y Mantenimiento

Finalmente, se debe tener en cuenta la vida útil esperada del cable y la facilidad de mantenimiento. Elegir cables con una mayor durabilidad puede resultar en menos interrupciones y costos a largo plazo.

9. Longitud del Cable

La longitud del cable influye en la resistencia y la capacitancia, lo que puede afectar la calidad de la señal. A medida que aumenta la longitud, se deben considerar posibles caídas de tensión y la necesidad de amplificadores o repetidores para mantener la integridad de la señal.

10. Interferencias Electromagnéticas (EMI)

La presencia de interferencias electromagnéticas en el entorno de instalación puede afectar el rendimiento de los cables de instrumentación. Por lo tanto, es recomendable seleccionar cables apantallados que ofrezcan protección contra estas interferencias, garantizando una transmisión de señal clara y precisa.

11. Número de Conductores

La cantidad de conductores en el cable dependerá de la complejidad del sistema de instrumentación. Un cable con múltiples conductores puede facilitar la instalación y reducir la necesidad de múltiples cables individuales, simplificando la gestión y el mantenimiento.

Conclusión

La selección de cables de instrumentación no debe tomarse a la ligera. Considerar cuidadosamente estos criterios garantiza que se elijan soluciones adecuadas para cada aplicación específica, contribuyendo a un funcionamiento eficiente y seguro de los sistemas de control e instrumentación. Al hacerlo, se optimizan los recursos, se minimizan los riesgos y se asegura la calidad de la señal transmitida, lo que es esencial para el éxito de cualquier operación industrial.
